目前，不加支撐或最大程度減少支撐數量是金屬粉床燒結的熱門話題?？蛻艚?jīng)常會問到是否可以實現在松散的粉床上打印沒有支撐的水平面。標準打印工藝肯定會導致嚴重的過熱，并很有可能導致刮刀卡刀或零件損壞。為響應客戶的問題，我們對此進行了相關研究。在這次研究中，為了提高項目的難度，我們選擇了最具挑戰性的實驗：采用高應力材料 Ti64，硬質刮刀和大水平面。因此，用于此實驗的方法可以輕松轉移到其他常見的材料中。

支撐

優化支撐設計時，需要分析考慮其用途。選區激光時需要支撐的三個主要原因是：

抵抗刮刀的作用力

應對殘余應力

導熱作用

對于特定的支撐區域，可以優化支撐的數量。對于刮刀的影響，可以選擇較軟的刮刀材料，調整零件的擺放角度或工藝優化。本次實驗，我們使用高速鋼刮刀來模擬最具挑戰性的情況。

借助平臺預熱和掃描策略等措施可以減少熱應力。預變形也常被用來減少變形，它是用變形來達到最終需要的形狀，但對于水平表面的變形不能起到很好的作用。如果在一個方向上進行預變形，則彎曲會更嚴重。在我們的研究中，水平表面放在壁厚為1 mm的圓柱體上，以防止其彎曲。 這樣薄壁幾何形狀的圓柱通常會有局部過熱的現象，因此對于該圓柱，我們也優化了掃描策略，即去除了輪廓掃描并將曝光方式從條帶改為時間優化的掃描方式。

但是導熱的問題仍然存在。由于圓盤直接在松散的粉末上打印，與固體材料相比，粉末的導熱性更差。粉末導熱率低的原因是粉末顆粒的間隙中存在氣體以及顆粒之間的點對點接觸。這就是為什么通常將支撐放在表面下方以增加熱傳遞的原因。為了克服這一挑戰，能量輸入需要適應周圍材料的導熱性。因此需要在零件的高度上采用逐漸改變參數的策略。

參數開發基于 EOS Ti64 Speed（60μm）過程，試驗在 EOS M 290 上進行，使用 EOSTATE ExposureOT 和 EOSTATE MeltPool 監測。

為了高效的測試，在不同高度生成了 36 個圓柱體（每六個樣本一組）。根據下面的流程，每行將用于確定一個特定層的參數。這意味著A行中的圓柱體包含一個高度為一層的圓盤。監控套件用于收集更多信息并為每一層開發正確的參數。第一層完成后，將在 EOSPRINT 2 中調整參數，并更新作業。下一步是優化第二層的工藝參數，這在第 B 行完成。這些圓柱包含兩個圓盤，每個圓盤的高度為一層。之后繼續開發到第 F 行的第六層之后，我們跳回到 A 行并繼續七個圓盤。在這樣的測試中，每層使用單個圓盤更容易，可以在Magics中輕松復制和調整它們。對于最后一部分，目標是僅使用一個 STL 在 EOSPRINT 2 中借助 Z 向分割生成各個層。

下表面參數優化的流程

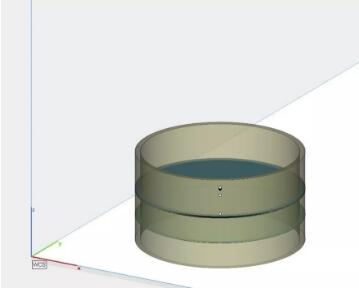

不同高度的圓盤

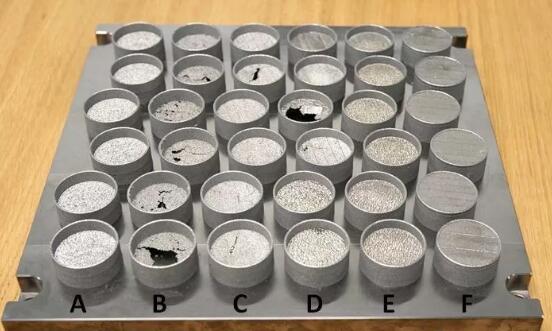

A 到 F 組圓盤測試

遵循這一流程，當從 EOSTATE ExposureOT 監測中獲取到某一層有正常的傳熱信號后。從下一層開始使用 EOS Ti64 標準參數。

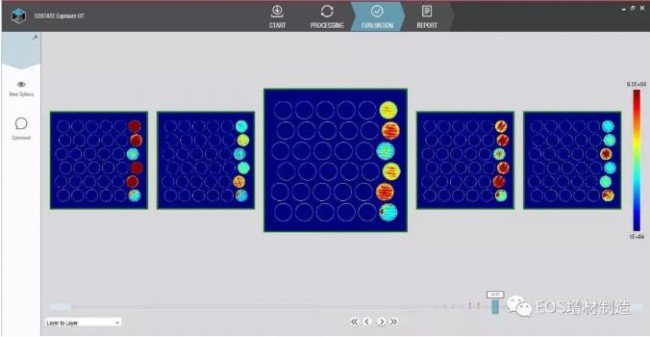

EOSTATE ExposureOT 監控的數據

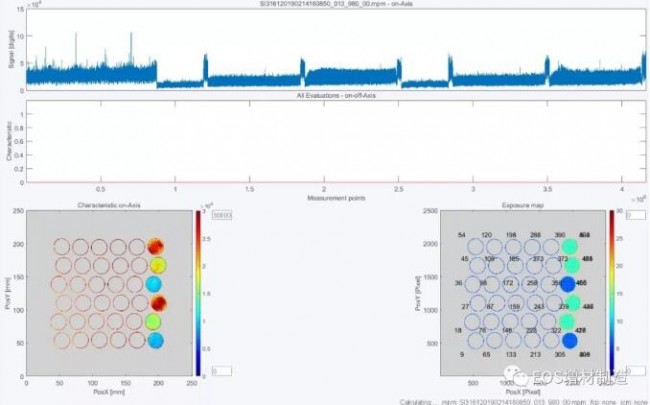

EOSTATE ExposureOT 監控的數據

支撐優化

目標是盡可能容易地從圓柱上中取下測試零件。在第一個圓盤下方引入一個弱點。用支撐代替三層圓柱，這些支撐件可以在 Z 方向上容易地調節強度。這可以通過諸如激光功率和掃描速度之類的工藝參數或齒頂長度等 Magics 參數來完成。在易于移除和足夠的強度之間找到合適的方案，以在熱處理之前承受殘余應力。

Z 向切割

DoE 是針對每個 STL 數據單獨設置參數，這對于更復雜的部件來說不太方便，因為它需要大量的手動工作。EOSPRINT 2 附帶了一個簡潔的工具，稱為 Z 向切割。借助此功能，可以將一個部件劃分為不同的部分，并且可以將特定參數應用于每個區域。將這些部件分成 60μm 的段，以便將優化的參數應用于每一層。

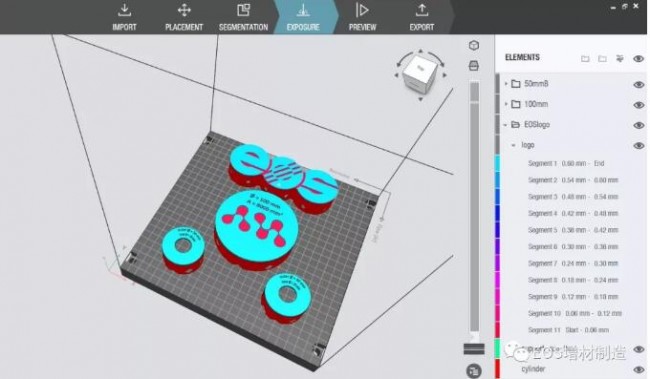

Z 向切割 EOSPRINT 2 中的工藝參數分配

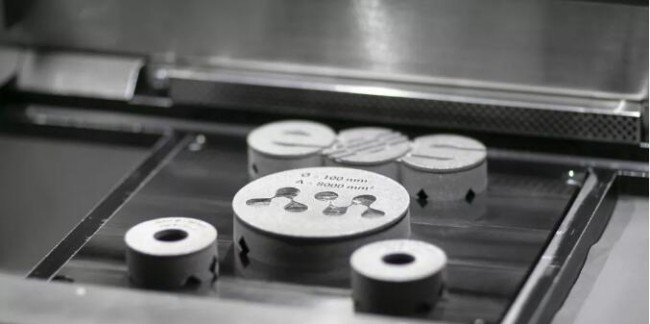

零件

EOS Logo，每個字母的直徑為 50 mm

直徑 100 毫米，面積接近 8000 平方毫米的圓盤

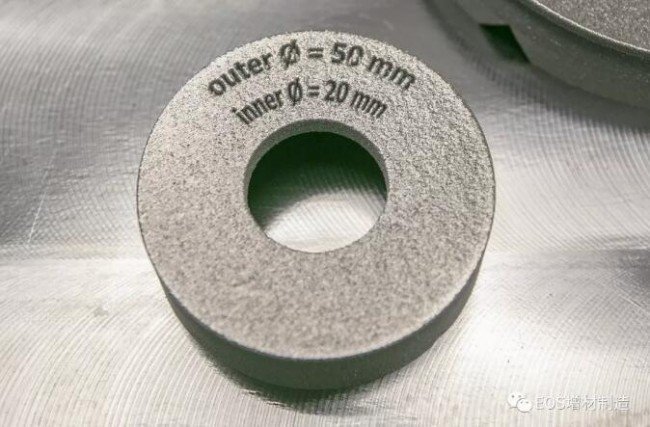

圓盤直徑 50 毫米，中心孔 20 毫米。孔的邊緣沒有連接。

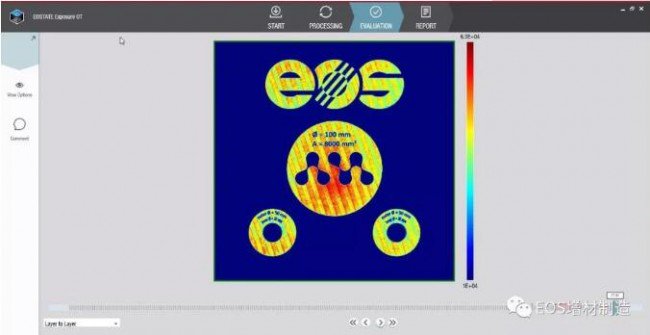

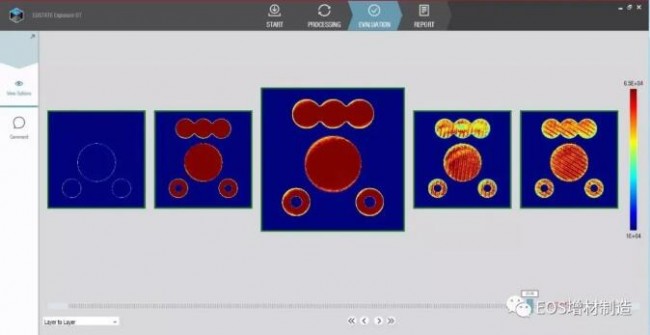

EOSTATE ExposureOT監視圓盤前四層的數據?？梢郧宄乜吹降谝粡堈掌械膱A盤下方?jīng)]有固體材料或支撐。

EOSTATE ExposureOT監控的數據

外徑50毫米，沒有內部支撐

100 毫米直徑等于近 8000 平方毫米

下表面

下表面的外觀也是一個重要的問題。當然，表面粗糙度會增加，您可以在下圖中看到常規 DownSkin 表面狀態。更多的實驗樣本還在處理中，將在以后發布。

本研究成功展示了大水平表面無支撐參數優化的方法。但是，這種方法仍然存在挑戰。參數必須適應尺寸和幾何形狀以及大的水平表面，這在當前的增材制造中不是很常見的特征。此項目的目標是展示針對特定挑戰量身定制流程的能力。這可以作為一種靈感，不斷推動您在增材知道的應用界限。
